O Mito do Consumo na Partida do Motor Elétrico.
Vale a pena desligar o motor no intervalo?
Muitos profissionais e gestores de manutenção ainda hesitam em desligar motores elétricos durante intervalos curtos, como o horário de almoço ou trocas de turno. O argumento costuma ser o mesmo: "O pico de corrente na partida consome tanta energia que é melhor deixar o motor rodando em vazio".
Mas o que os dados reais nos dizem?
Analisamos o comportamento de um motor de 100cv (380Vca) em uma partida direta e comparando o seu consumo com apenas 3 minutos de funcionamento em vazio. Os resultados, expressos no gráfico abaixo, desmistificam esse conceito antigo.

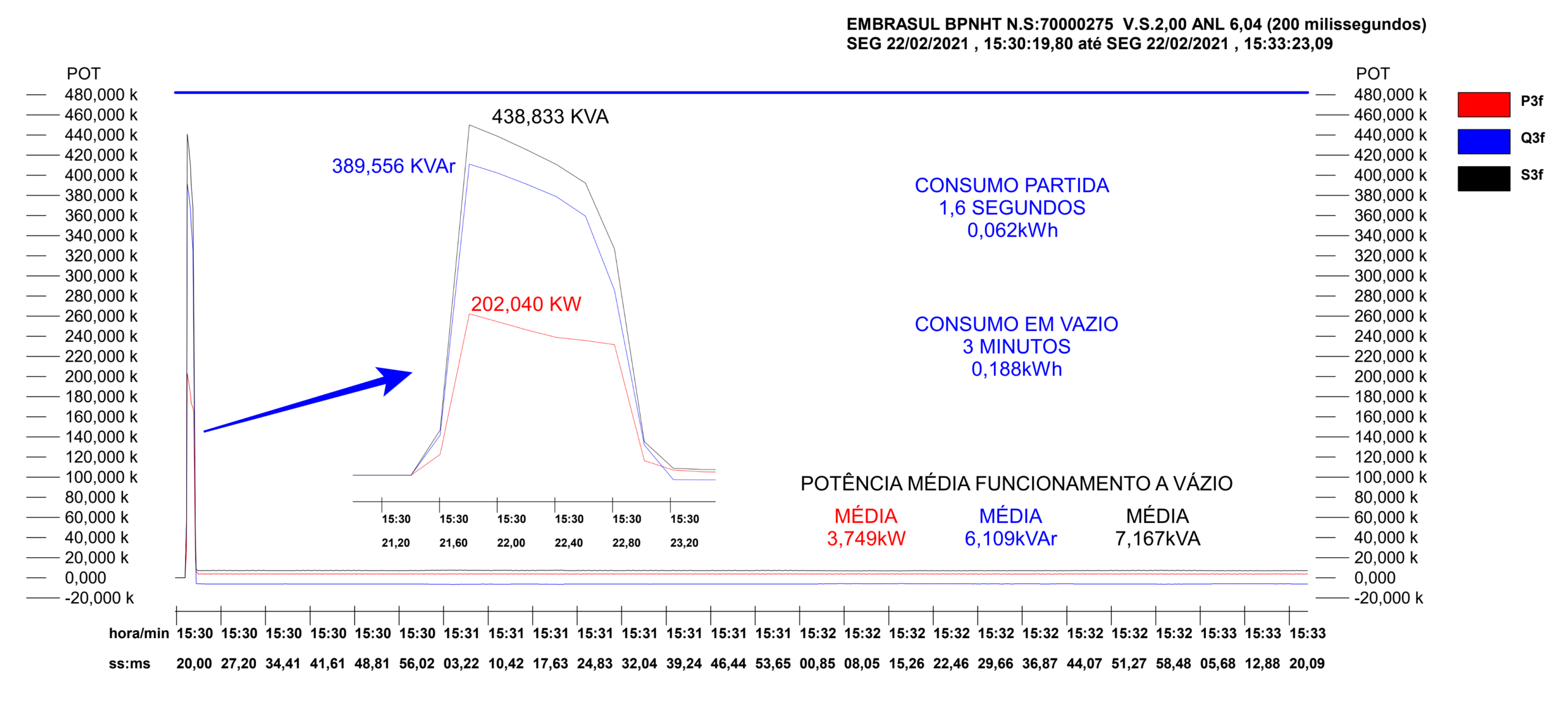

📊 Observe o gráfico.
🔍 Análise Técnica dos Dados - Gráfico
Ao observar o gráfico de potência ativa (P3f - Vermelho), reativa (Q3f - Azul) e aparente (S3f - Preto), notamos uma diferença crucial entre Demanda e Consumo:
O Pico de Partida (Demanda): Durante a partida (que dura cerca de 1,6 segundos), a potência aparente salta para 438,833 kVA e a potência ativa para 202,040kW. Embora o valor impressione, o tempo é extremamente curto. O consumo real de energia nesse instante é de apenas 0,062 kWh.
O Funcionamento em Vazio (Consumo Acumulado): Quando o motor permanece ligado sem carga por 3 minutos, ele mantém uma média de potência ativa de 3,749 kW. Nesse curto intervalo, o consumo acumulado chega a 0,188 kWh
O Pico de Partida (Demanda): Durante a partida (que dura cerca de 1,6 segundos), a potência aparente salta para 438,833 kVA e a potência ativa para 202,040kW. Embora o valor impressione, o tempo é extremamente curto. O consumo real de energia nesse instante é de apenas 0,062 kWh.
O Funcionamento em Vazio (Consumo Acumulado): Quando o motor permanece ligado sem carga por 3 minutos, ele mantém uma média de potência ativa de 3,749 kW. Nesse curto intervalo, o consumo acumulado chega a 0,188 kWh
📊 A Comparação Real
Somando os dados, chegamos a uma conclusão matemática clara:
3 minutos de motor rodando em vazio consomem o equivalente a 3 partidas consecutivas deste mesmo motor.
3 minutos de motor rodando em vazio consomem o equivalente a 3 partidas consecutivas deste mesmo motor.
Isso significa que, se o motor ficar parado por mais de um minuto, você já está economizando energia ao desligá-lo. Em um intervalo de almoço de 1 hora, o desperdício de deixar esse motor ligado em vazio seria de aproximadamente 3,75 kWh. Multiplique isso por 22 dias úteis e por vários motores na planta, e o impacto financeiro torna-se evidente.Importante: O consumo de 3 minutos equivalente a 3 partidas foi uma coincidência desta analise prática e não é uma regra.
⚠️ Considerações Importantes
É importante ressaltar que:
Variação de Tensão: Os valores de corrente e potência podem variar em função da tensão de alimentação da rede.
Potência Nominal: Os valores de consumo absoluto variam de acordo com a potência nominal (CV/kW) de cada motor; motores maiores apresentarão consumos proporcionalmente maiores em vazio, mantendo a viabilidade do desligamento.
Vida Útil: Embora o desligamento economize energia, o número de partidas por hora deve respeitar as recomendações do fabricante para evitar o estresse térmico excessivo dos enrolamentos.
Fator de Potência: Note no gráfico que a potência reativa na partida é altíssima (389,556 kVAr). Isso reforça a importância de um sistema de capacitores bem projetado para evitar penalidades por excedente reativo.
Variação de Tensão: Os valores de corrente e potência podem variar em função da tensão de alimentação da rede.
Potência Nominal: Os valores de consumo absoluto variam de acordo com a potência nominal (CV/kW) de cada motor; motores maiores apresentarão consumos proporcionalmente maiores em vazio, mantendo a viabilidade do desligamento.
Vida Útil: Embora o desligamento economize energia, o número de partidas por hora deve respeitar as recomendações do fabricante para evitar o estresse térmico excessivo dos enrolamentos.
Fator de Potência: Note no gráfico que a potência reativa na partida é altíssima (389,556 kVAr). Isso reforça a importância de um sistema de capacitores bem projetado para evitar penalidades por excedente reativo.
Conclusão: Os números não mentem. Na maioria das aplicações industriais modernas, a economia gerada pelo desligamento durante intervalos supera — e muito — o custo energético da partida.
Escolher com Segurança
Diante da ampla variedade de profissionais, metodologias de montagem e abordagens tecnológicas disponíveis atualmente, é natural que, ao solicitar múltiplos orçamentos, cada fornecedor apresente propostas distintas — com equipamentos de diferentes fabricantes e soluções técnicas variadas.
Essa diversidade pode gerar dúvidas e insegurança:

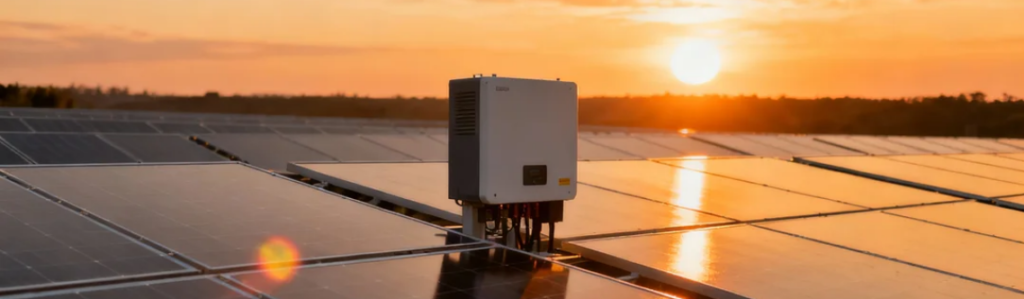

Um Exemplo Prático: Sistema de Geração Fotovoltaico.
-Três Orçamentos, Três Estruturas Diferentes
Imagine que sua empresa recebeu três orçamentos para a instalação de um sistema fotovoltaico de 100 kW. Cada proposta apresenta uma estrutura distinta e os valores variam até 35%. E agora, qual escolher?Ao analisar os orçamentos, é comum encontrar soluções diferentes para o mesmo objetivo. E nem sempre a proposta mais cara ou mais barata será a ideal. O que realmente importa é verificar, em nível de projeto, se a solução atende às suas necessidades técnicas e operacionais.
⚙️ Comparativo Técnico: Tipos de Inversores
Suponha que o sistema de 100 kW seja proposto com diferentes configurações de inversores, mas que cada inversor tenha 8 MPPT:
Caso
Configuração
Espaço ocupado
Impacto em Caso de Falha
no Inversor Solar
Perda por MPPT com
Problema ou Módulos
1
1 inversor de 100 kW
Menor
100% da geração comprometida
12,5%
2
2 inversores de 50 kW
Médio
50% da geração comprometida
6,25%
3
4 inversores de 25 kW
Maior
25% da geração comprometida
3,12%
|
Caso |
Configuração |
Espaço ocupado |
Impacto em Caso de Falha no Inversor Solar |
Perda por MPPT com Problema ou Módulos |
|
1 |
1 inversor de 100 kW |
Menor |
100% da geração comprometida |
12,5% |
|
2 |
2 inversores de 50 kW |
Médio |
50% da geração comprometida |
6,25% |
|
3 |
4 inversores de 25 kW |
Maior |
25% da geração comprometida |
3,12% |
🧠 Análise Técnica
Caso 1: Aparentemente mais econômico, com menor espaço e menos cabeamento. No entanto, uma falha total compromete 100% da geração.
Caso 2: Ocupa mais espaço e exige mais cabeamento, mas oferece maior resiliência. Uma falha compromete apenas metade da geração.
Caso 3: Menor impacto em caso de falha, mas exige mais espaço, mais cabos e pode ter custo inicial mais elevado.
💡 Conclusão: O Melhor Projeto Vai Além do Preço
Embora o Caso 3 ofereça maior segurança operacional, é fundamental avaliar a viabilidade técnico-econômica da implantação. A escolha ideal deve considerar:
Modalidade tarifária e gestão energética
Facilidade e tempo de manutenção
Prazo e confiabilidade das garantias
Custo-benefício real da solução
